国内500千伏变电站工程GIS安装中使用广州佰伦充气式防尘棚
文章来源：http://www.iwuchen.com/ 2020年11月19日 点击数：3920

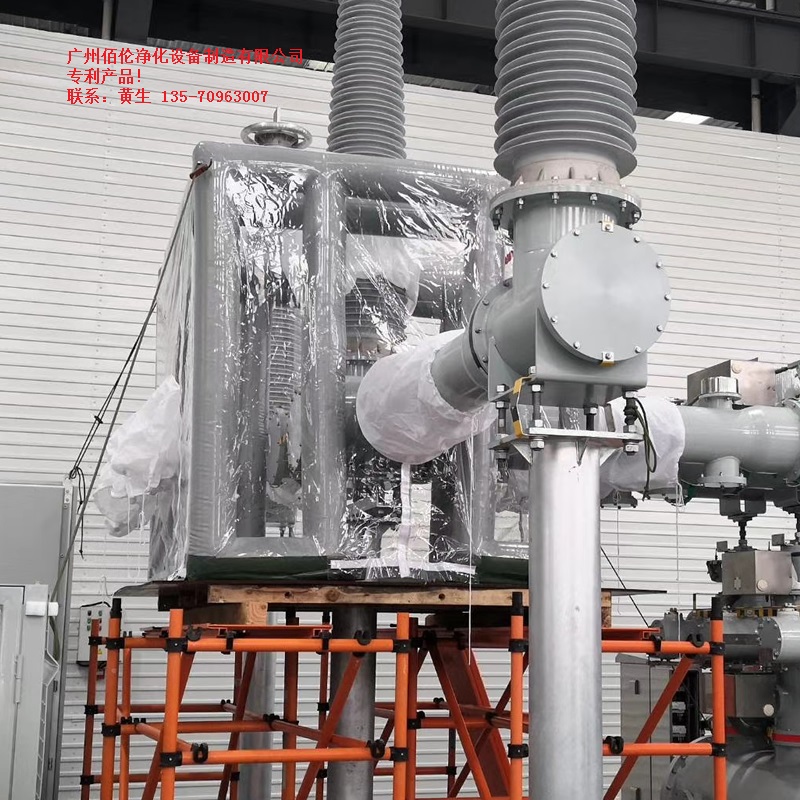

在山东潍坊500千伏乔官变电站新建工程500千伏GIS（组合电气）安装施工中，建设单位山东送变电工程有限公司使用自主研发的充气式防尘棚装置，这也是该类型装置首次在国内500千伏电压等级变电站建设GIS安装工序中进行现场试用。整个GIS净化防尘棚就是由广州佰伦净化设备制造有限公司生产，主要功能包括（温度，湿度，洁净度，含氧量，SF6含量）等在线监测及联动控制，防尘棚内洁净度可达万级标准。
与以往靠防尘罩、酒精擦拭、喷水降尘、简易防尘棚等有限手段维持GIS现场安装环境不同，此次GIS安装施工中，该公司在前期研发220千伏GIS防尘棚的基础上，继续改良创新，率先将充气式防尘棚应用于500千伏电压等级GIS设备安装。
乔官变500千伏配电装置采用户外GIS，总长170米，本期安装断路器9台。采用断路器地面一字布置，母线位于断路器上方，长度900米，GIS进线、出线套管高度12.75米。设备对接面多，设备跨度大，户外安装环境复杂。对防尘棚防风能力、结构强度、适应多种对接面的能力提出新的挑战，原有防尘棚设计方案难以满足现场安装需要。
为应对新要求、新挑战，山东送变电工程有限公司选派精干力量，成立防尘棚研发小组，确定“能用、好用、一站式、全方位”的设计思路，深入施工现场，以满足现场实际需要为目标，与施工人员、厂家服务人员一同研究，修改防尘棚设计，完善使用流程，解决防尘棚现场使用中的“盲点”，最大程度解决GIS无尘化施工中的难题。经多次研讨，研发小组改变原有大体积、全覆盖的防尘棚设计思路，对设备对接面、吸附剂更换手孔等需要内部检视清理的作业面，采取重点防尘措施，将大防尘棚分解成多种型号的小型、微型防尘棚，与小型新风机、环境监测设备等组成充气式防尘过滤系统。
该系统解决了原有大型防尘棚安装繁琐、适应性不足，难以应对500千伏设备安装高度大、对接面分散、对接跨度大的难题。能够涵盖GIS安装中全部对接及吸附剂更换作业，优化GIS安装环境，实现对接面无尘化清理、无尘化对接，全面提升设备安装质量，确保后期设备运行安全。
在施工试用过程中，施工人员及GIS设备对接面均在充气式防尘过滤系统内，作业面达到百万级无尘安装环境要求，完全不受外界环境干扰，扭转了过去“看天”施工的不利局面，现场安装环境质量、洁净程度、施工质量、安装后设备性能均满足设计要求，得到设备厂家服务人员的高度评价，认为该充气式防尘过滤系统设计合理，好用易用，为现场安装施工提供了优良的环境，实现500千伏GIS现场无尘化安装历史性的突破，填补了国内500千伏GIS现场无尘化安装施工的空白。
与以往靠防尘罩、酒精擦拭、喷水降尘、简易防尘棚等有限手段维持GIS现场安装环境不同，此次GIS安装施工中，该公司在前期研发220千伏GIS防尘棚的基础上，继续改良创新，率先将充气式防尘棚应用于500千伏电压等级GIS设备安装。
乔官变500千伏配电装置采用户外GIS，总长170米，本期安装断路器9台。采用断路器地面一字布置，母线位于断路器上方，长度900米，GIS进线、出线套管高度12.75米。设备对接面多，设备跨度大，户外安装环境复杂。对防尘棚防风能力、结构强度、适应多种对接面的能力提出新的挑战，原有防尘棚设计方案难以满足现场安装需要。
为应对新要求、新挑战，山东送变电工程有限公司选派精干力量，成立防尘棚研发小组，确定“能用、好用、一站式、全方位”的设计思路，深入施工现场，以满足现场实际需要为目标，与施工人员、厂家服务人员一同研究，修改防尘棚设计，完善使用流程，解决防尘棚现场使用中的“盲点”，最大程度解决GIS无尘化施工中的难题。经多次研讨，研发小组改变原有大体积、全覆盖的防尘棚设计思路，对设备对接面、吸附剂更换手孔等需要内部检视清理的作业面，采取重点防尘措施，将大防尘棚分解成多种型号的小型、微型防尘棚，与小型新风机、环境监测设备等组成充气式防尘过滤系统。
该系统解决了原有大型防尘棚安装繁琐、适应性不足，难以应对500千伏设备安装高度大、对接面分散、对接跨度大的难题。能够涵盖GIS安装中全部对接及吸附剂更换作业，优化GIS安装环境，实现对接面无尘化清理、无尘化对接，全面提升设备安装质量，确保后期设备运行安全。
在施工试用过程中，施工人员及GIS设备对接面均在充气式防尘过滤系统内，作业面达到百万级无尘安装环境要求，完全不受外界环境干扰，扭转了过去“看天”施工的不利局面，现场安装环境质量、洁净程度、施工质量、安装后设备性能均满足设计要求，得到设备厂家服务人员的高度评价，认为该充气式防尘过滤系统设计合理，好用易用，为现场安装施工提供了优良的环境，实现500千伏GIS现场无尘化安装历史性的突破，填补了国内500千伏GIS现场无尘化安装施工的空白。
下一步，该公司将在乔官变500千伏GIS施工试用的基础上，持续优化充气式防尘过滤系统设计，提高工业化设计水平，为充气式防尘棚在电网建设中推广应用铺平道路。
佰伦GIS防尘棚链接：http://www.iwuchen.com/a-1224/
