风机盘管详细介绍
风机盘管主要由风机，换热盘管和机壳组成，按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排，换热盘管一般是采用铜管串铝翅片，铜管外径为10～16mm，翅片厚度约0.15～0.2mm，间距2.0～3.0mm，风机一般采用双进风前弯形叶片离心风机，电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。
借助风机盘管机组不断地循环室内空气，使之通过盘管而被冷却或加热，以保持房间要求的温度和一定的相对湿度。盘管使用的冷水或热水，由集中冷源和热源供应，与此同时，由新风空调机房集中处理后的新风，通过专门的新风管道分别送人各空调房间，以满足空调房间的卫生要求。
风机盘管空调系统与集中式系统相比，没有大风道，只有水管和较小的新风管，具有布置和安装方便、占用建筑空间小、单独调节好等优点，广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。
风机盘管工作原理没有中央空调复杂，其实我们可以把风机盘管形象的看做是一台电扇，只是这台电扇吹出来的风是我们需要的温度。

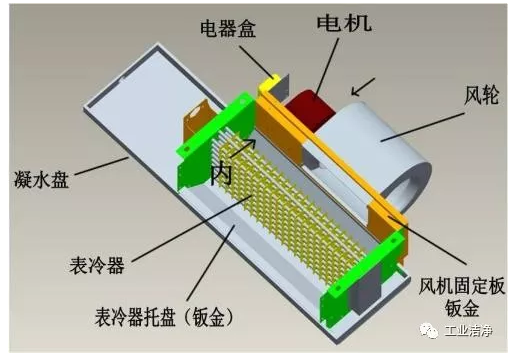

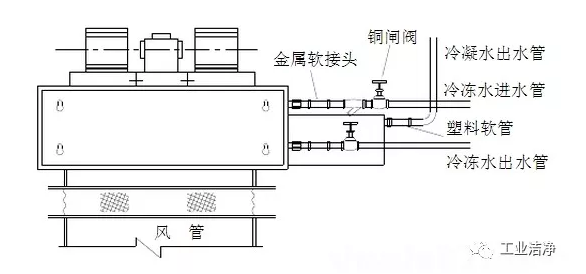

1.风机盘管的结构

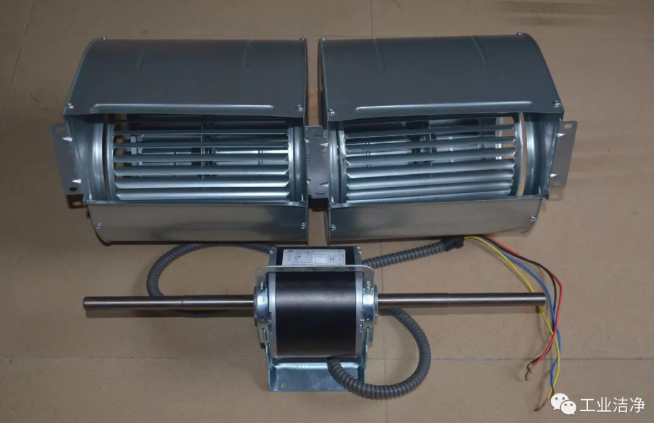

风机：由单向多速低噪声感应系统电动机带动，通过调节输入电压改变风机转速，使风机风量分为高、中、低三档，由电器开关控制，相应调节风机盘管的供冷（热）量。风机是输送空气的动力源，又是强化空气侧对流换热（盘管外表面）的扰动源，与电动机一起又是机组的主要噪声源。
盘管：是一种采用肋片管制成的空气-水热交换器。冷媒水（热水）在管内流动，因冷媒水温度低于空气的露点温度，所以管外表面上有凝结水，呈现湿工况下的换热，兼有热交换和质交换，提高了换热效果。盘管承担房间空调负荷的大部或全部，管排一般为3-4排。
凝水盘：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。
空气过滤器：与泄水接管置于盘管底下，作用是接纳盘管上不断凝结出来的水滴，由泄水接管排出室外。
2.风机盘管工作原理与制冷运行过程
风机盘管机组可分为水路和气路。水路由集中空调冷（热）源设备（如制冷机）供给冷（热）媒水，在水泵作用下，输送到盘管管内循环流动。气路是空气由风机经回风口吸入室内，然后横掠过盘管，与盘管内的冷（热）媒水换热后，降温除湿，再由送风口送入室内。如此反复循环，使室内温、湿度得以调节。
3.风机盘管加新风系统优缺点
风机盘管加新风系统分为两部分，中央空调风机盘管和新风系统，风机盘管是中央空调末端设备，新风系统负担新风负荷以满足室内空气质量，风机盘管加新风系统是水系统空调中一种重要形式，也是民营建筑中采用较为普遍的空调形式。
4.风机盘管加新风系统优点（与全空气系统相比）
风机盘管加新风系统优点一：控制灵活，具有个别控制的优越性，可灵活地调节各房间的温度，根据房间的使用状况确定风机盘管的启停；
风机盘管加新风系统优点二：风机盘管机组体型小，占地小，布置和安装方便，甚至适合于旧有建筑的改造；
风机盘管加新风系统优点三：容易实现系统分区控制，冷热负荷能够按房间朝向，使用目的，使用时间等把系统分割为若干区域系统，实施分区控制。
5.风机盘管加新风系统缺点（与全空气系统相比）
风机盘管加新风系统缺点一：因机组分散设置，台数较多，维修管理工作量大；
风机盘管加新风系统缺点二：室内空气品质比较差，很难进行二级过滤且易发生凝结水渗顶事故。
风机盘管加新风系统缺点三：风机盘管机组方式本身解决新风量困难，由于机组风机的静压小，气流分布受限制，实用于进深小于6米的房间。
风机盘管加新风系统优点与缺点并存，合理的设计、合适的设备选择、正确的施工安装可以减少风机盘管加新风系统带来的缺陷，以上只是认识一下风机盘管加新风系统优点和缺点，对于设计师而言，可以做到取长补短；对于消费者而言，可以趋利避害，选择适合自己的空调系统。
6.风机盘管设计选型要点
风机盘管机体小，布置灵活、安装方便、占用建筑空间较少，便于配合内装施工。但怎样根据业主的不同需求，结合设计图纸选择较好的风机盘管应用到实际工程中去，应充分考虑了以下几点：
(1)冷量的校核
目前市场的产品，一般都是名义制冷量而实际运行中的冷量应是冷量×单位时间内的平均运行时间，即改变运行时间或风量，都会影响机组的输入冷量。所以并非名义冷量越高越好。如果仅按高冷量选用机组，会出现供冷能力过大，导致开动率过低，换气次数减少，室温梯度加大，还会加大系统容量和设备投资，空调能耗加大，空调效果降低。所以冷量仅作为选设备的必要条件之一，还应兼顾其它因素。
(2)风量校核
主要按房间品质要求校核换气次数。送风温差越小，换气次数越多，则空气品质越好，就越舒适，为什么有的空调房间感受有异味、闷气，就是风量校核没有处理好。由于风机盘管的名义风量是在不通水，空气进出口压差为零的工况下测定的，故存在一些不切实际的因素，所以实际确定风量是应将这部分理想状态下的风量值扣除，通过经验测算，这部分增补风量应占名义风量的20—30%。
(3)送、回风方式

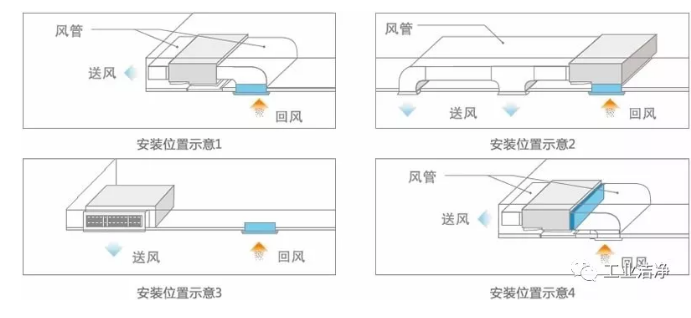

送、回风方式即形成所谓的气流组织，其合理与否直接影响到空调房间的温度场、速度场的均匀性和稳定性，也即空调效果的好坏。合理的气流组织要求一定的送风速度，避免气流短路，以保证一定的射流长度。风速取决于机外静压，送风量、送风口等因素。机外静压过低，会导致风量下降，射程降低，房间冷热不均，设计气流组织与实际运行状态在曲线图上存在较大差异，故应根据实际的建筑格局、房间的结构形式，进深、高度等情况，选择中档风量、风速指标来相应选择风机盘管型号。
(4)其它因素
a．噪音指标控制在40dB以下，对噪音偏大的风机盘管，加装消声处理装置，阻力值不大于10Pa。

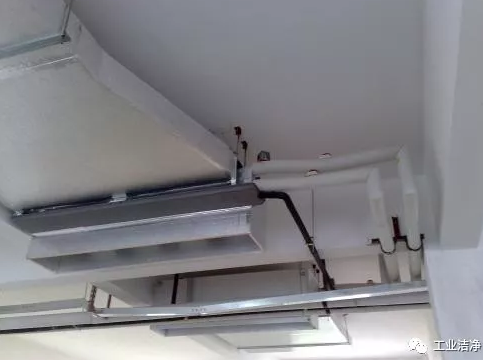

b．安装、施工中质量注意保温质量，冷凝水的排放，坡向，管件接头，系统清洁。
c．水系统的设置方式水平系统还是垂直系统，部分工地选用垂直系统，能较好的保证冷凝水的排放，保证了房间的层高要求。

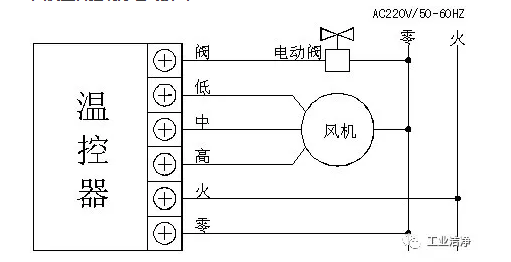

7.风机盘管控制原理与接线
风机盘管控制多采用就地控制的方案，分简单控制和温度控制两种：
风机盘管简单控制：使用三速开关直接手动控制风机的三速转换与启停。
风机盘管温度控制：使用温控器根据设定温度与实际检测温度的比较、运算，自动控制电动两/三通阀的开闭，风机的三速转换，或直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温。
8.风机盘管分类与参数性能
按形式：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种；
按厚度：超薄型、普通型；
按有无冷凝水泵：普通型、豪华型；
按机组静压：0Pa、12Pa、30Pa、50Pa、80Pa （机外静压）；
按照排管数量 ：两排管、三排管；
按制式：两管制、四管制；
风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一般的二排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。铜管的根数越多，制冷效果越好。
两管制：普通风机盘管夏季走冷水制冷，冬季走热水制热；
四管制：多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。
9.参数变化对性能造成的影响
据统计，供水温度升高1℃时，制冷量减少10%左右，供水温度越高，减幅越大，除湿能力下降。
供水条件一定，风机盘管风量改变时，制冷量和空气处理焓差随着变化，一般是制冷量减少，焓差增大，单位制冷量风机耗电变化不大。
风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。
10.风机盘管常见故障现象
风机噪音故障表现及处理方法：
(1)轴承损坏产生的噪音；处理方法是更换轴承。
(2)运转时与吊顶产生的噪音；处理方法是调整盘管吊杆螺母高度，或处理风口与吊顶龙骨的摩擦。
(3)管道中有空气产生的噪音；处理方法是在盘管排气阀、楼层排气阀、末端排气阀将管道中空气排尽。
11.风机不能启动或运行速度慢故障表现及处理方法：
(1)温度开关损坏；用电笔测量温控开关输入端和风机输出桩头是否有电，如判断温度开关损坏，可更换或维修温度开关；
(2)运行速度慢；
(3)感觉一下风机表面温度是否正常；
(4)停机后手动转动风叶，感觉转动是否灵活，如有阻力更换风机轴承；
(5)如手动盘运转正常，更换启动电容；
(6)测量电机线圈电阻，如不正常更换电机。
12.空调效果差或没效果：
(1)打开盘管排气阀，检查系统循环水温是否正常；
(2)检查进出口温度：
a.温差很小，打开盘管排气阀，检查水温是否正常，如水温正常，再检查二通阀是否打开，如二通阀未打开，继续检查二通阀供电是否正常，检查Y型过滤网是否堵塞；
b.进出口温差正常，查看房间保温是否正常，比如门窗是否关闭，如门窗未关空气对流后，空调就没有效果，应与客户做好解释工作；
c.进出口温差偏大出风口风量小，检查进风口滤网是否有灰尘，检查风机转速是否正常。
13.空调有异味：
1、检查、清洗进风口风滤网；
2、检查盘管翘片是否有灰尘，如果有灰尘应实施清洗方案；
3、检查风管内是否有异物、灰尘、积水等，清洁干净去除异味。
4、检查积水盘有没有异物。
14.空调漏水：
(1)排水不畅：a、检查节水盘是否堵塞，b、检查排水管是否堵塞，c、检查排水管道坡度是否合理。
(2)保温层脱落，恢复保温层。
(3)排气阀漏水，关紧排气阀。
(4)软管、阀门、管件漏水，关闭总阀再进行更换。
15.空调水管爆管紧急处理：
(1)打开泄水阀排水减压；
(2)关闭空调主机、膨胀水箱补水阀增压泵、循环泵；
(3)关闭爆管区域总阀；
(4)关闭爆管区域电源；
(5)危及到电梯时，关闭电梯电源，尽量停到高于爆管楼层；
(6)及时挪开重要物资，清理积水。
