一种GIS设备检修用可移动式防尘检修棚（防尘棚）技术参考
文章来源：http://www.iwuchen.com/ 2017年12月19日 点击数：7410
技术领域
本实用新型涉及电气设备维修技术领域，具体地说是涉及一种GIS设备检修用可移动式防尘检修棚。
背景技术
青海省电力公司所辖750kV变电站5座，330kV变电站33座，换流站1座。其中主网架设备70%以上多为GIS组合电气设备。近年来所辖GIS设备大修、技改、消缺、故障抢修等作业频繁，GIS组合电器面临巨大的现场检修压力。
根据规程要求GIS检修环境应达到以下内容：1、灰尘颗粒度在100万个/m3及以下；2、密闭空间内温度恒定在10℃以上；3、湿度在80%以下；4、所采取防尘措施要具备承受五级风环境的良好支撑能力；5、密封良好，能保持住以上指标等。而青海省自然条件为风沙大、温差大、冷季室外温度可达-25℃，因此现场检修条件往往达不到上述GIS设备检修环境的要求。
本实用新型要解决的技术问题是针对现有技术存在的不足，提供一种恒温、洁净、干燥、支撑结实、密封条件良好的简易GIS设备工厂化检修环境的恒温、密闭、可移动式防尘棚。
本实用新型一种GIS设备检修用可移动式防尘检修棚通过下述技术方案予以实现：一种GIS设备检修用可移动式防尘检修棚，包括顶撑、纵梁、横梁、支柱，所述支柱设置4根，横梁设置2根，纵梁设置2根，顶撑设置2根；其中两侧排列的2根支柱顶部分别与2根横梁插接连接，前后两端排列的2根支柱顶部分别与2根纵梁插接连接，所述顶撑两端部插接连接在两侧的2根横梁之间；4根立柱顶部与2根横梁、2根纵梁及2根顶撑形成的顶面上设置防雨布制成的顶棚，4根立柱外侧设置侧围制成GIS设备检修用可移动式防尘检修棚。
本实用新型一种GIS设备检修用可移动式防尘检修棚与现有技术相比较有如下有益效果：本实用新型一种为GIS组合电气现场检修提供工厂化检修条件的有效措施，在GIS组合电器现场检修时，可按本实用新型的顶撑、纵梁、横梁和支柱搭建成防尘棚骨架，支柱上有特殊插接口可与各梁方便连接，为保牢固，特以螺栓连接。全部搭接完毕，用防尘棚覆盖，防尘棚可直接粘合，拆装方便，保证其具有工厂标准化检修要求，符合：密闭、恒温、干燥、稳定的局域密闭检修工件的特点。
本实用新型一种GIS设备检修用可移动式防尘检修棚可以保证GIS设备现场检修具有良好的工作环境，阻风沙、干燥、密闭、清洁、可移动的效果，从而可以严格控制GIS设备施工工艺质量，保证检修设备可以安全投运，可靠稳定运行。整个防尘棚采用全防水结构，在雨雪天气下在短时间内仍可以保护设备清洁干燥。
附图说明
本实用新型一种GIS设备检修用可移动式防尘检修棚有如下附图：
图1是本实用新型一种GIS设备检修用可移动式防尘检修棚结构示意图；
图2是本实用新型一种GIS设备检修用可移动式防尘检修棚顶撑局部结构示意图；
图3是本实用新型一种GIS设备检修用可移动式防尘检修棚纵梁结构示意图；
图4是本实用新型一种GIS设备检修用可移动式防尘检修棚横梁结构示意图；
图5是本实用新型一种GIS设备检修用可移动式防尘检修棚支柱局部结构示意图；
图6是本实用新型一种GIS设备检修用可移动式防尘检修棚支柱与纵梁、横梁安装结构示意图。
其中：1、顶撑；2、纵梁；3、横梁；4、支柱；5、纵梁螺栓限位板；6、纵梁限位板螺孔；7、支柱纵梁连接架；8、纵梁连接架螺孔；9、支柱横梁连接架；10、横梁连接螺孔；11、横梁螺栓限位板；12、横梁限位板螺孔；13、上移动把手；14、下移动把手；15、顶撑插接板；16、顶撑插接孔；17、横梁安装孔；18、纵梁安装孔。
具体实施方式
下面结合附图和实施例对本实用新型一种GIS设备检修用可移动式防尘检修棚技术方案作进一步描述。
如图1－图6所示，本实用新型一种GIS设备检修用可移动式防尘检修棚包括顶撑1、纵梁2、横梁3、支柱4，所述支柱4设置4根，横梁3设置2根，纵梁2设置2根，顶撑1设置2根；其中两侧排列的2根支柱4顶部分别与2根横梁3插接连接，前后两端排列的2根支柱4顶部分别与2根纵梁2插接连接，所述顶撑1两端部插接连接在两侧的2根横梁3之间；4根立柱4顶部与2根横梁3、2根纵梁2及2根顶撑1形成的顶面上设置防雨布制成的顶棚，4根立柱外侧设置侧围制成GIS设备检修用可移动式防尘检修棚。
进一步地，所述的顶撑1采用圆钢制成圆弧，顶撑1两端焊接固定顶撑插接板15。
进一步地，所述的纵梁2采用方形管制成，其两端设置纵梁安装孔18。
进一步地，所述的横梁3采用与纵梁2内径相同的方形管制成，其两端设置横梁安装孔17，支柱4与横梁安装孔17同侧面均布设置顶撑插接孔16。
进一步地，所述支柱4采用与纵梁2和横梁3内径相同的方形管制成，其上端相邻两平面分别焊接固定支柱纵梁连接架7和支柱横梁连接架9，支柱纵梁连接架7外侧焊接固定与支柱纵梁连接架7长度相同的纵梁螺栓限位板5，支柱横梁连接架9外侧焊接固定与支柱横梁连接架9长度相同的横梁螺栓限位板11。
进一步地，所述的支柱纵梁连接架7、支柱横梁连接架9、纵梁螺栓限位板5和横梁螺栓即位板11分别设置纵梁限位板螺孔6、纵梁连接架螺孔8、横梁连接架螺孔10和横梁限位板螺孔12。
进一步地，所述的支柱纵梁连接架7和支柱横梁连接架9采用内径小于支柱4并与纵梁2、横梁3为间隙配合的方形管制成；所述纵梁螺栓限位板5与支柱纵梁连接架7之间留有与纵梁2管壁厚度相同的间隙；所述横梁螺栓限位板11与支柱横梁连接架9之间留有与横梁3管壁厚度相同的间隙。
进一步地，所述的支柱4上与支柱纵梁连接架7和支柱横梁连接架9相对的管平面上设置上移动把手13和下移动把手14。
实施例1。

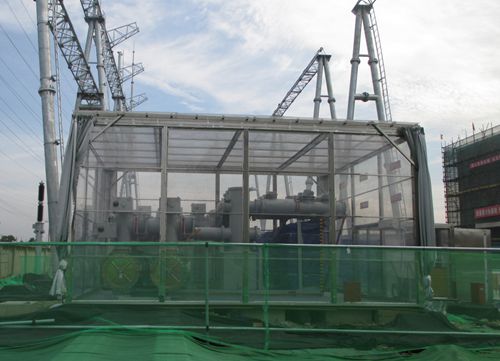

如图1－图6所示，本实用新型一种GIS设备检修用可移动式防尘检修棚包括顶撑1、纵梁2、横梁3、支柱4，所述支柱4设置4根，横梁3设置2根，纵梁2设置2根，顶撑1设置2根；其中两侧排列的2根支柱4顶部分别与2根横梁3插接连接，前后两端排列的2根支柱4顶部分别与2根纵梁2插接连接，所述顶撑1两端部插接连接在两侧的2根横梁3之间；4根立柱4顶部与2根横梁3、2根纵梁2及2根顶撑1形成的顶面上设置防雨布制成的顶棚，4根立柱外侧设置侧围制成GIS设备检修用可移动式防尘检修棚。如图1所示。
优选地，所述的顶撑1采用圆钢制成圆弧，顶撑1两端焊接固定顶撑插接板15。如图2所示。
优选地，所述的纵梁2采用方形管制成，其两端设置纵梁安装孔18。如图3所示。
优选地，所述的横梁3采用与纵梁2内径相同的方形管制成，其两端设置横梁安装孔17，支柱4与横梁安装孔17同侧面均布设置顶撑插接孔16。如图4所示。
优选地，所述支柱4采用与纵梁2和横梁3内径相同的方形管制成，其上端相邻两平面分别焊接固定支柱纵梁连接架7和支柱横梁连接架9，支柱纵梁连接架7外侧焊接固定与支柱纵梁连接架7长度相同的纵梁螺栓限位板5，支柱横梁连接架9外侧焊接固定与支柱横梁连接架9长度相同的横梁螺栓限位板11。如图5所示。
优选地，所述的支柱纵梁连接架7、支柱横梁连接架9、纵梁螺栓限位板5和横梁螺栓即位板11分别设置纵梁限位板螺孔6、纵梁连接架螺孔8、横梁连接架螺孔10和横梁限位板螺孔12。如图5所示。
优选地，所述的支柱纵梁连接架7和支柱横梁连接架9采用内径小于支柱4并与纵梁2、横梁3为间隙配合的方形管制成；所述纵梁螺栓限位板5与支柱纵梁连接架7之间留有与纵梁2管壁厚度相同的间隙；所述横梁螺栓限位板11与支柱横梁连接架9之间留有与横梁3管壁厚度相同的间隙。如图5所示。
优选地，所述的支柱4上与支柱纵梁连接架7和支柱横梁连接架9相对的管平面上设置上移动把手13和下移动把手14。
本实用新型制作方法：
1、设计并制作防尘棚龙骨、防尘棚（带防水效果）
龙骨：支柱4根、横梁2根、纵梁2根、顶撑2根
防雨布：顶棚1顶、侧围1副。
支柱上有特殊插接口可与各梁方便连接，为保牢固，特以螺栓连接。
2、将支柱4与横梁3、纵梁2插接，并用螺栓紧固，如图5、图6所示；
3、龙骨搭接完毕，确认牢固后插接顶撑1，即将顶撑两端部的顶撑插接板15插入横梁3上的顶撑插接孔16内，连接方便；
4、全部搭接完毕，用防尘棚覆盖，防尘棚可直接粘合，拆装方便。
5、辅助功能安装
挂入温湿度控制仪；在防尘棚内部地面上铺上一层干净的地板革（面积略大于防尘棚）；在上图防尘棚的四个角手袋内装入足量干燥剂（根据适度情况，可在防尘棚内部增加干燥剂）；安装适量便携式加热器（可调温度）；在内部放置检修台、专用工具、消辅材料等。
1、为方便工作人员进出，设置一门，且进出门设置为自粘式，防止粉尘进入；
2、工作时，为方便工器具传递，减少人员流动，在防尘棚表面设置一圆形空洞，且用防尘布覆盖；
3、防尘棚可搭于检修设备旁，也可用防尘棚直接覆盖检修设备，可根据设备的具体高度、形状、可调节防尘棚的尺寸。
使用数据统计：
表1
参看表1，在雪中测试对比中，我们能发现改进前温差较大，最大温差达到了16℃；改进后温度保持在10℃左右最大温差2℃。过去使用的防尘装置，虽然在大部分情况下能满足灰尘颗粒度和湿度的要求，但偶尔也会出现不达标的时候，改进后数据稳定在指标值以下。
表2
参看表2，在晴天测试对比中，我们能发现改进前温差较大，最大温差达到了9℃；改进后温度保持在10℃左右最大温差2℃。改进后灰尘颗粒度和湿度得到显著改善，并很好的稳定在指标值以下。
表3
参看表3，在小雨天测试对比中，我们能发现改进前温差较大，最大温差达到了7℃；改进后温度保持在10℃左右最大温差0℃。过去使用的防尘装置，并不能很好的降低湿度，尤其雨天明显高于指标值，改进后湿度指标稳定且符合要求。
另外，在强度测试中，对所选支撑框架，在多风，多雨的天气中连续测试时间超过10天，期间最大风速达到7级，支撑框架稳定良好。
本实用新型涉及电气设备维修技术领域，具体地说是涉及一种GIS设备检修用可移动式防尘检修棚。
背景技术
青海省电力公司所辖750kV变电站5座，330kV变电站33座，换流站1座。其中主网架设备70%以上多为GIS组合电气设备。近年来所辖GIS设备大修、技改、消缺、故障抢修等作业频繁，GIS组合电器面临巨大的现场检修压力。
根据规程要求GIS检修环境应达到以下内容：1、灰尘颗粒度在100万个/m3及以下；2、密闭空间内温度恒定在10℃以上；3、湿度在80%以下；4、所采取防尘措施要具备承受五级风环境的良好支撑能力；5、密封良好，能保持住以上指标等。而青海省自然条件为风沙大、温差大、冷季室外温度可达-25℃，因此现场检修条件往往达不到上述GIS设备检修环境的要求。
由此可见，为更好的完成GIS设备现场检修工作，达到必要的工艺要求，必须实现现场检修类似工厂化进行，因此有必要提供一种GIS设备检修用可移动式防尘检修棚。
本实用新型要解决的技术问题是针对现有技术存在的不足，提供一种恒温、洁净、干燥、支撑结实、密封条件良好的简易GIS设备工厂化检修环境的恒温、密闭、可移动式防尘棚。
本实用新型一种GIS设备检修用可移动式防尘检修棚通过下述技术方案予以实现：一种GIS设备检修用可移动式防尘检修棚，包括顶撑、纵梁、横梁、支柱，所述支柱设置4根，横梁设置2根，纵梁设置2根，顶撑设置2根；其中两侧排列的2根支柱顶部分别与2根横梁插接连接，前后两端排列的2根支柱顶部分别与2根纵梁插接连接，所述顶撑两端部插接连接在两侧的2根横梁之间；4根立柱顶部与2根横梁、2根纵梁及2根顶撑形成的顶面上设置防雨布制成的顶棚，4根立柱外侧设置侧围制成GIS设备检修用可移动式防尘检修棚。
本实用新型一种GIS设备检修用可移动式防尘检修棚与现有技术相比较有如下有益效果：本实用新型一种为GIS组合电气现场检修提供工厂化检修条件的有效措施，在GIS组合电器现场检修时，可按本实用新型的顶撑、纵梁、横梁和支柱搭建成防尘棚骨架，支柱上有特殊插接口可与各梁方便连接，为保牢固，特以螺栓连接。全部搭接完毕，用防尘棚覆盖，防尘棚可直接粘合，拆装方便，保证其具有工厂标准化检修要求，符合：密闭、恒温、干燥、稳定的局域密闭检修工件的特点。
本实用新型一种GIS设备检修用可移动式防尘检修棚可以保证GIS设备现场检修具有良好的工作环境，阻风沙、干燥、密闭、清洁、可移动的效果，从而可以严格控制GIS设备施工工艺质量，保证检修设备可以安全投运，可靠稳定运行。整个防尘棚采用全防水结构，在雨雪天气下在短时间内仍可以保护设备清洁干燥。
附图说明
本实用新型一种GIS设备检修用可移动式防尘检修棚有如下附图：
图1是本实用新型一种GIS设备检修用可移动式防尘检修棚结构示意图；
图2是本实用新型一种GIS设备检修用可移动式防尘检修棚顶撑局部结构示意图；
图3是本实用新型一种GIS设备检修用可移动式防尘检修棚纵梁结构示意图；
图4是本实用新型一种GIS设备检修用可移动式防尘检修棚横梁结构示意图；
图5是本实用新型一种GIS设备检修用可移动式防尘检修棚支柱局部结构示意图；
图6是本实用新型一种GIS设备检修用可移动式防尘检修棚支柱与纵梁、横梁安装结构示意图。
其中：1、顶撑；2、纵梁；3、横梁；4、支柱；5、纵梁螺栓限位板；6、纵梁限位板螺孔；7、支柱纵梁连接架；8、纵梁连接架螺孔；9、支柱横梁连接架；10、横梁连接螺孔；11、横梁螺栓限位板；12、横梁限位板螺孔；13、上移动把手；14、下移动把手；15、顶撑插接板；16、顶撑插接孔；17、横梁安装孔；18、纵梁安装孔。
具体实施方式
下面结合附图和实施例对本实用新型一种GIS设备检修用可移动式防尘检修棚技术方案作进一步描述。
如图1－图6所示，本实用新型一种GIS设备检修用可移动式防尘检修棚包括顶撑1、纵梁2、横梁3、支柱4，所述支柱4设置4根，横梁3设置2根，纵梁2设置2根，顶撑1设置2根；其中两侧排列的2根支柱4顶部分别与2根横梁3插接连接，前后两端排列的2根支柱4顶部分别与2根纵梁2插接连接，所述顶撑1两端部插接连接在两侧的2根横梁3之间；4根立柱4顶部与2根横梁3、2根纵梁2及2根顶撑1形成的顶面上设置防雨布制成的顶棚，4根立柱外侧设置侧围制成GIS设备检修用可移动式防尘检修棚。
进一步地，所述的顶撑1采用圆钢制成圆弧，顶撑1两端焊接固定顶撑插接板15。
进一步地，所述的纵梁2采用方形管制成，其两端设置纵梁安装孔18。
进一步地，所述的横梁3采用与纵梁2内径相同的方形管制成，其两端设置横梁安装孔17，支柱4与横梁安装孔17同侧面均布设置顶撑插接孔16。
进一步地，所述支柱4采用与纵梁2和横梁3内径相同的方形管制成，其上端相邻两平面分别焊接固定支柱纵梁连接架7和支柱横梁连接架9，支柱纵梁连接架7外侧焊接固定与支柱纵梁连接架7长度相同的纵梁螺栓限位板5，支柱横梁连接架9外侧焊接固定与支柱横梁连接架9长度相同的横梁螺栓限位板11。
进一步地，所述的支柱纵梁连接架7、支柱横梁连接架9、纵梁螺栓限位板5和横梁螺栓即位板11分别设置纵梁限位板螺孔6、纵梁连接架螺孔8、横梁连接架螺孔10和横梁限位板螺孔12。
进一步地，所述的支柱纵梁连接架7和支柱横梁连接架9采用内径小于支柱4并与纵梁2、横梁3为间隙配合的方形管制成；所述纵梁螺栓限位板5与支柱纵梁连接架7之间留有与纵梁2管壁厚度相同的间隙；所述横梁螺栓限位板11与支柱横梁连接架9之间留有与横梁3管壁厚度相同的间隙。
进一步地，所述的支柱4上与支柱纵梁连接架7和支柱横梁连接架9相对的管平面上设置上移动把手13和下移动把手14。
实施例1。
如图1－图6所示，本实用新型一种GIS设备检修用可移动式防尘检修棚包括顶撑1、纵梁2、横梁3、支柱4，所述支柱4设置4根，横梁3设置2根，纵梁2设置2根，顶撑1设置2根；其中两侧排列的2根支柱4顶部分别与2根横梁3插接连接，前后两端排列的2根支柱4顶部分别与2根纵梁2插接连接，所述顶撑1两端部插接连接在两侧的2根横梁3之间；4根立柱4顶部与2根横梁3、2根纵梁2及2根顶撑1形成的顶面上设置防雨布制成的顶棚，4根立柱外侧设置侧围制成GIS设备检修用可移动式防尘检修棚。如图1所示。
优选地，所述的顶撑1采用圆钢制成圆弧，顶撑1两端焊接固定顶撑插接板15。如图2所示。
优选地，所述的纵梁2采用方形管制成，其两端设置纵梁安装孔18。如图3所示。
优选地，所述的横梁3采用与纵梁2内径相同的方形管制成，其两端设置横梁安装孔17，支柱4与横梁安装孔17同侧面均布设置顶撑插接孔16。如图4所示。
优选地，所述支柱4采用与纵梁2和横梁3内径相同的方形管制成，其上端相邻两平面分别焊接固定支柱纵梁连接架7和支柱横梁连接架9，支柱纵梁连接架7外侧焊接固定与支柱纵梁连接架7长度相同的纵梁螺栓限位板5，支柱横梁连接架9外侧焊接固定与支柱横梁连接架9长度相同的横梁螺栓限位板11。如图5所示。
优选地，所述的支柱纵梁连接架7、支柱横梁连接架9、纵梁螺栓限位板5和横梁螺栓即位板11分别设置纵梁限位板螺孔6、纵梁连接架螺孔8、横梁连接架螺孔10和横梁限位板螺孔12。如图5所示。
优选地，所述的支柱纵梁连接架7和支柱横梁连接架9采用内径小于支柱4并与纵梁2、横梁3为间隙配合的方形管制成；所述纵梁螺栓限位板5与支柱纵梁连接架7之间留有与纵梁2管壁厚度相同的间隙；所述横梁螺栓限位板11与支柱横梁连接架9之间留有与横梁3管壁厚度相同的间隙。如图5所示。
优选地，所述的支柱4上与支柱纵梁连接架7和支柱横梁连接架9相对的管平面上设置上移动把手13和下移动把手14。
本实用新型制作方法：
1、设计并制作防尘棚龙骨、防尘棚（带防水效果）
龙骨：支柱4根、横梁2根、纵梁2根、顶撑2根
防雨布：顶棚1顶、侧围1副。
支柱上有特殊插接口可与各梁方便连接，为保牢固，特以螺栓连接。
2、将支柱4与横梁3、纵梁2插接，并用螺栓紧固，如图5、图6所示；
3、龙骨搭接完毕，确认牢固后插接顶撑1，即将顶撑两端部的顶撑插接板15插入横梁3上的顶撑插接孔16内，连接方便；
4、全部搭接完毕，用防尘棚覆盖，防尘棚可直接粘合，拆装方便。
5、辅助功能安装
挂入温湿度控制仪；在防尘棚内部地面上铺上一层干净的地板革（面积略大于防尘棚）；在上图防尘棚的四个角手袋内装入足量干燥剂（根据适度情况，可在防尘棚内部增加干燥剂）；安装适量便携式加热器（可调温度）；在内部放置检修台、专用工具、消辅材料等。
1、为方便工作人员进出，设置一门，且进出门设置为自粘式，防止粉尘进入；
2、工作时，为方便工器具传递，减少人员流动，在防尘棚表面设置一圆形空洞，且用防尘布覆盖；
3、防尘棚可搭于检修设备旁，也可用防尘棚直接覆盖检修设备，可根据设备的具体高度、形状、可调节防尘棚的尺寸。
使用数据统计：
表1
参看表1，在雪中测试对比中，我们能发现改进前温差较大，最大温差达到了16℃；改进后温度保持在10℃左右最大温差2℃。过去使用的防尘装置，虽然在大部分情况下能满足灰尘颗粒度和湿度的要求，但偶尔也会出现不达标的时候，改进后数据稳定在指标值以下。
表2
参看表2，在晴天测试对比中，我们能发现改进前温差较大，最大温差达到了9℃；改进后温度保持在10℃左右最大温差2℃。改进后灰尘颗粒度和湿度得到显著改善，并很好的稳定在指标值以下。
表3
参看表3，在小雨天测试对比中，我们能发现改进前温差较大，最大温差达到了7℃；改进后温度保持在10℃左右最大温差0℃。过去使用的防尘装置，并不能很好的降低湿度，尤其雨天明显高于指标值，改进后湿度指标稳定且符合要求。
另外，在强度测试中，对所选支撑框架，在多风，多雨的天气中连续测试时间超过10天，期间最大风速达到7级，支撑框架稳定良好。
原文链接：http://www.iwuchen.com/a-1162/
佰伦净化GIS防尘棚方案请参考：http://www.iwuchen.com/a-1224/

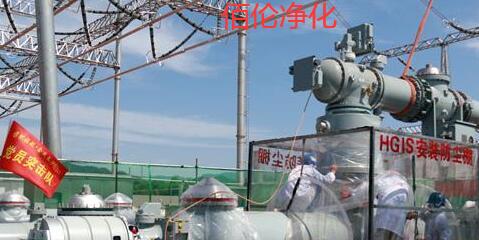

广州佰伦净化研发生产的GIS防尘棚有多种方式可选择（户外，室内，隧道等形式），有框架式，充气式等结构。佰伦净化GIS防尘棚已经申请国家专利，截止2020年中就有超过30个成功案例，成功合作的客户包括南网下属多家公司，国网下属多家公司等。
