无尘车间空调机组如何选型?

文章来源:http://www.iwuchen.com/  2017年11月01日  点击数:8563

一、空调机组选型

空调机组选型步骤:

    A.估算或计算冷负荷  估算总冷负荷,或通过有关的负荷计算法进行计算。

    B.估算或计算热负荷  估算总热负荷,或通过有关的负荷计算法进行计算。

    C.初定机组型号      根据总冷负荷,初次选定机组型号及台数

    D、确定机组型号      根据总热负荷,校核初定的机组型号及台数。并确定机组型号。


二、空调机组选型案例

    例:建筑情况:北京市某办公楼建筑面积为11000 m22,空调面积为 10000 m2,其中大会议室面积500 m2,小会议室面积为 1500 m2,办公楼建筑面积为8000 m2含有新风。

    A.计算冷负荷。

        a.按空调冷负荷法估算:

            大会议室500 x 358=179000W=179Kw

            小会议室:1500 X 235=352500=352.5kw

            办公区:7000X 151=1057000=1057kw

            合计:358十235+1208=1588.5KW

            选主机时负荷:1588.5X0.70=1112kw

        b.按建筑面积法估算:

             11000X98=1212000W=1078kW

          c.由1)、2)计算结果,冷负荷按1112KW计算。

      B.计算热负荷

              按空调热负荷法计算: 11000 X 60=660000W=660KW

      C.初选定机组型号及台数:

1、 若方案采用水源热泵

    ① 确定机组型号:总冷负荷为1112kw,两台GSHP580型水源热泵机组机组在水温为16~18℃,供回水温度7~17℃时制冷量为1152kw。略大于冷负荷,符合要求。

    总热负荷为660kw,一台GSHP580型水源热泵机组在水温为16~18℃,供回水温度55~45℃时制热量为665kw。略大于热负荷,符合要求。

    ② 最后确定为两台GSHP580型水源机组,其中,夏季制冷时,采用两台机组,冬季制热时,采用一台机组即可(在室外温度较低时采用两台机组进行制热)。

2、 .若方案采用风冷热泵中央空调组机

    ① 确定机组型号: 根据以上计算,总冷负荷为1112kw,两LSBLGRF560M模块热泵系列风冷(热)泵机组供回水温度7~17℃时制冷量为1120kw.略大于冷负荷,符合要求。 总热负荷为660kw,一台LSBLGRF560M型机组,供回水温度55~45℃时制热量为588kw.略小于热负荷,符合要求。

    ② 最后确定为两台LSBLGRF560M型模块热泵系列风冷(热)泵机组,其中,夏季制冷时,采用两台机组,冬季制热时,采用一台机组即可(在是外温度较低时采用两台机组进行制热)。

3、 若采用水冷中央空调组机

① 根据以上计算,总冷负荷为1112kw,两台LSBLG640Z型水冷中央空调机组供回水温度7~17℃时制冷量为1278kw.略大于冷负荷,符合要求。

② 最后确定为两台LSBLG640Z型水冷中央空调机组,其中,夏季制冷时,采用两台机组。


三、辅助设备

1、冷却塔

    冷却塔冷却水量可以按下式计算:

冷却塔冷却水量计算公式

    式中Q——冷却塔排走热量,kW;压缩式制冷机,取制冷机负荷1.3倍左右;吸收式制冷机,去制冷机负荷的2.5左右;

    c——水的比热,kJ/(kg? oC),常温时c=4.1868 kJ/(kg?oC);

    tw1-tw2——冷却塔的进出水温差,oC;压缩式制冷机,取4~5 oC;吸收式制冷机,去6~9oC。

  2)水泵扬程

冷却水泵所需扬程

Hp=hf+hd+hm+hs+ho

    式中hf,hd——冷却水管路系统总的沿程阻力和局部阻力,mH2O;

    hf,hd——冷却水管路系统总的沿程阻力和局部阻力,mH2O;

    hm——冷凝器阻力,mH2O;

    hs——冷却塔中水的提升高度(从冷却盛水池到喷嘴的高差),mH2O;

    ho——冷却塔喷嘴喷雾压力,mH2O,约等于5 mH2O。

2、水泵的选型:

    冷负荷Q=1112 kw;空调系统水环路带走的热量在此基础上乘以1.3同时使用系数取0.7则水流量为G

    G=(Q×A×1.3)÷(1.163×T)

    A: 使用系数;

    G: 水流量;T: 空调水系统供回水温差 G=(1112×0.7×1.3)÷(1.163×10)=87 m3/h;即:泵的流量为87 m3/h。

    1) 阻力计算

    管径长约300,比摩阻选200Pa/m 则H1=300×200 Pa=6mH2O

    局部阻力取0.5则H2=0.5×6=3mH2O 制动控制阀      H3=5mH2O 机组压降        H4=50Kpa=5mH2O 换热器压降      H5=4mH2O

    总扬程          h=1.2H=(6+3+5+5+4)=28.8 mH2O

    故选择循环泵    G=87 m3/h   H=32 mH2O  N=17.5Kw  n=1450rpm

    2) 定压泵的选择:

    定压点为最高点加5m H2O

    H=32+5=37m H2O

    建筑物水容量取1.3L /建筑平米

    Vc=11000×1.3=14300L=14.3 m3

    小时流量取Vc之10% 则G=0.10×14.3=1.43m3/h

    故定压泵取2 m3/h   H=37m  n=1450rpm

3、热泵中央空调系统水量计算

(1) 夏季中央空调系统水量的计算:

       根据热力学定律,可以从以下公式中获得水源水量和冷冻水量。

    Gr=0.86(QL+N)/△Ty        G2=0.86QL/△TL

          说明:Gr水源水量,m3/h;

                    GL:冷冻水量,m3/h:

                    QL:中央空调系统主机制冷量,  kw:

                    N:中央空调主机电功率,kw;

                    △Ty:水进出中央空调主机温差,℃;

                    △TL :冷冻水进出中央空调主机温度℃。

    (2) 冬季热泵中央空调系统水量的计算:

       根据热力学定律,亦可得冬季时的水量和热水量,从以下公式中便可获得。

        Gy=0.86(Qr-N)/△Ty

        Gr=0.86Qr/△Tr

         说明:Gy水源水量,m3/h;

                    Gr:热水水量,m3/h:

                    Qr:水源中央空调系统主机制热量,kw;

                    N:水源中央空调主机电功率,kw;

                    △Ty:水源水进出中央空调主机温差, ℃;

                    △TL :冷冻水进出中央空调主机温度,℃。

    (3) 热水量计算

            热水量计算有下述两种计算方法。

    ① 根据热水用水定额和用水计算单位

    Qh=K*n*m*Qr/T

    说明:Qh最大小时热水用量L/H

                Qr热水用水定额L/H,

                M用水计算单位数,人数或床数。

                T一天内热水供应的时间,H;

                Kh热水小时变化系数,全日供应热水。

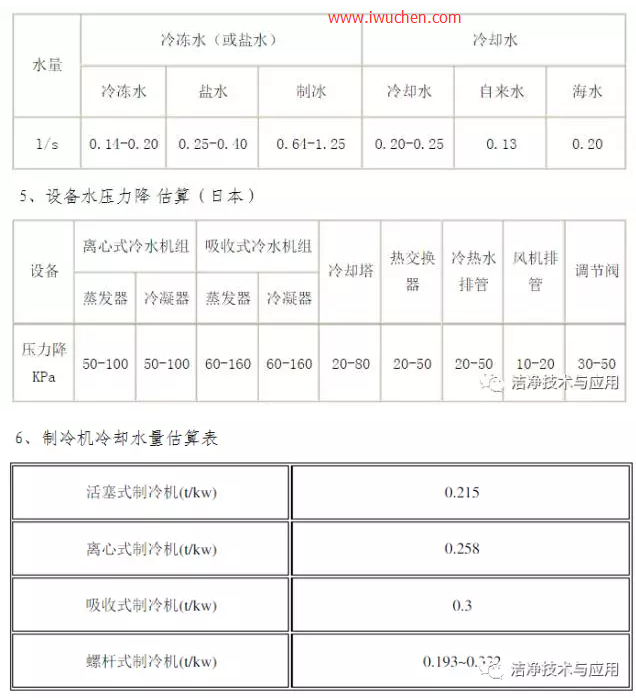

4、冷冻水和冷却水流量估算


原文来源:无尘无菌洁净室专家  微信号:rfilter   http://www.iwuchen.com/
